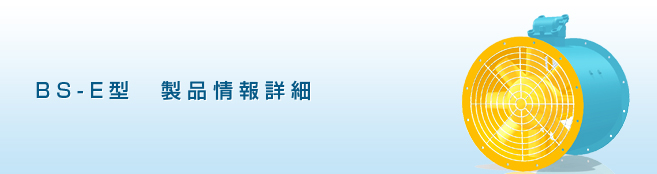

BS-E型送風機

イズミ送風機について

環境設備用として威力を発揮します。

JIS C 09(電気機器の一般用防爆構造通則)、労働省告示第16号(電気機械器具防爆構造規格)工場電気設備防爆指針に基づいて制作され、労働省産業安全研究所の検定に合格した極めて信頼性の高い製品です。可燃性ガス・蒸気などが発生する危険性のある種々の設備や機械室、また船舶、鉱山、トンネルなどの冷却、送排風、換気に広く使用され、環境設備用として威力を発揮しています。また、空気力学理論に基づいた独自の設計と優秀な技術により製作された高性能な製品です。従ってランニング・コストが低くなります。

軽量コンパクトで小さな空間にも容易に設置できます。

イズミ防爆型プロペラ・ファンは直結型です。しかも軽量コンパクトですから、小さな空間にも容易に設置できます。ダクトの中間、あるいは吸込側、吐出側のいずれかにでも簡単に取り付けられます。

イズミ送風機標準仕様

型式 出力 回転数 min-1 風量 静圧 口径 質量
KW 50HZ 60HZ m3/min mmAq mm Kg
BS-3OE 0.55 3000 3600 42/47 15/25 300 40.5
BS-35E 0.75 3000 3600 53/62 20/30 350 52.5
BS-40E 1.5 3000 3600 105/125 25/35 400 63
BS-45E 2.2 3000 3600 118/140 40/55 450 75
BS-50E 3.7 3000 3600 130/170 60/80 500 97.5

ページトップに戻る

イズミ送風機標準仕様

型式 内径 外径 長さ ピッチ径 取付穴
I.D O.D L P.D N-φG N
BS-30E 300 367 500 335 9.5 8
BS-35E 350 417 500 385 9.5 8
BS-40E 400 480 550 442 11.5 8
BS-45E 450 530 600 492 11.5 12
BS-50E 500 580 600 542 11.5 12

ページトップに戻る

イズミ送風機標準仕様

BS-E型

小さな空間にも容易に設置できます。

ダクトの中間、あるいは吸込側、吐出側のいずれかにでも簡単に取り付けられます。

ページトップに戻る

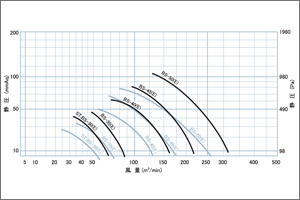

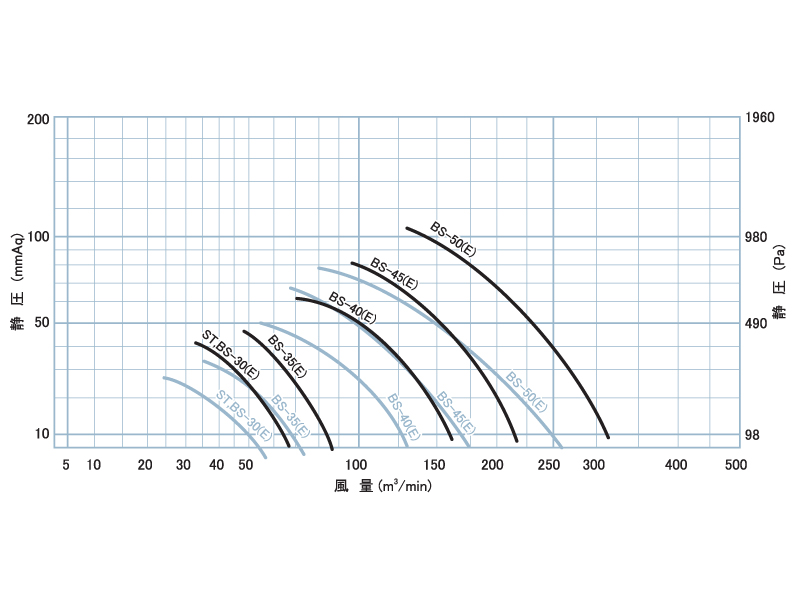

イズミ送風機標準容量表

イズミ送風機カタログダウンロード

イズミ送風機BS-E型のPDFカタログを閲覧・ダウンロードできます。
BS-E型送風機のカタログにはBS・BH型、PF型、BH-E型、BH-E型、PF-E型、ST型の送風機の詳細も記載がございます。

BS-E型送風機BS-E型

6ページ/サイズ453KB
