イズミ送風機は新鮮な風を送り続けます

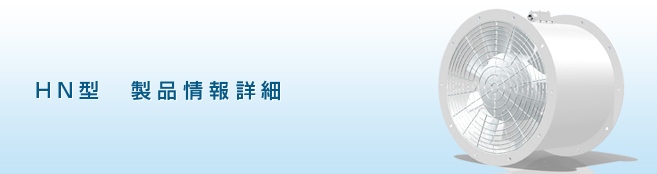

HN型送風機

イズミ送風機について

高効率軸流ファン

インペラーはシミュレーションシステムにより設計された翼型断面を持つファンでガイドべーン及最適構造等より、低圧ファンに仕上げました。モーターは軸流ファン用に設計された専用モーターの為全閉型でダスト類及び水より軸受を守り、形は流体力学に無理のないフランジ型を採用しています。

標準仕様以外の仕様も対応可能です

性能はカタログ以外の特殊仕様でも、他の機種及びシミュレーションシステムにより可能な限り対応可能となっています。

イズミ送風機標準仕様

型式 出力 回転数 R.P.M 風量 ㎥/min 静圧mmAq 騒音dB(A) 重量
KW 50HZ 60HZ 50HZ 60HZ 50HZ 60HZ 50HZ 60HZ Kg
HN-40-4P 0.4 1500 1800 53 63 12 18 64 68 36
HN-45-4P 0.75 1500 1800 79 94 16 24 68 72 44
HN-50-4P 1.5 1500 1800 125 148 20 30 74 78 75
HN-55-4P 2.2 1500 1800 156 188 24 33 76 80 79
HN-60-4P 3.7 1500 1800 180 216 31 44 79 83 85
HN-65-4P 3.7 1500 1800 230 275 25 36 80 84 119
HN-70-4P 5.5 1500 1800 287 350 37 45 85 89 152
HN-75-4P 7.5 1500 1800 352 425 40 59 88 92 117
HN-80-4P 11.0 1500 1800 490 590 45 65 94 97 265
型式 出力 回転数 R.P.M 風量 ㎥/min 静圧mmAq 騒音dB(A) 重量
KW 50HZ 60HZ 50HZ 60HZ 50HZ 60HZ 50HZ 60HZ Kg
HN-50-6P 0.4 1000 1200 78 94 8 12 64 68 45
HN-55-6P 0.75 1000 1200 115 138 10 14 68 72 90
HN-60-6P 1.5 1000 1200 150 180 13 18 71 75 746
HN-65-6P 2.2 1000 1200 190 220 13 19 72 76 120
HN-75-6P 3.7 1000 1200 240 282 16 25 75 79 160
HN-80-6P 3.7 1000 1200 308 370 20 30 78 82 195
HN-90-6P 5.5 1000 1200 440 532 24 35 81 85 245
HN-100-6P 7.5 1000 1200 645 760 35 52 86 90 403

ページトップに戻る

イズミ送風機標準仕様

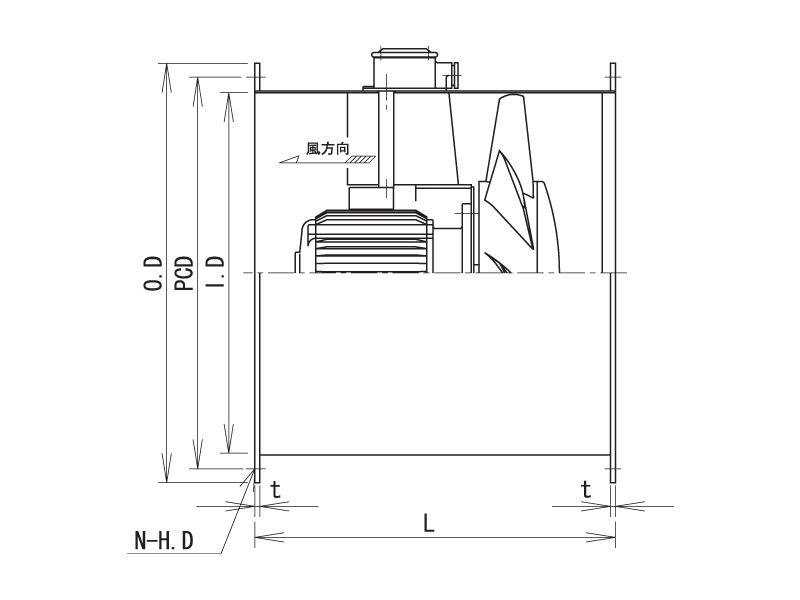

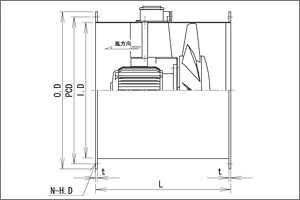

型式 口径 外径 全長 ピッチ径 取付穴 数 フランジ
I.D O.D L PCD H.D N t
HN-40-4P 400 480 400 442 11.5 8 6
HN-45-4P 450 530 450 492 11.5 12 6
HN-50-4P 500 580 500 542 11.5 12 6
HN-55-4P 550 656 550 606 11.5 12 6
HN-60-4P 500 706 600 656 11.5 12 6
HN-65-4P 650 756 650 706 11.5 12 6
HN-70-4P 700 806 650 756 140 16 9
HN-75-4P 750 856 700 806 14.0 16 9
HN-80-4P 800 936 750 871 19.0 16 9

ページトップに戻る

イズミ送風機標準仕様

HN型

小型軽量であらゆる角度に取り付けが可能

構造はシンプルで同性能の遠心ファン、斜流ファンと比べて小型軽量であらゆる角度に取り付けが可能です。

ページトップに戻る

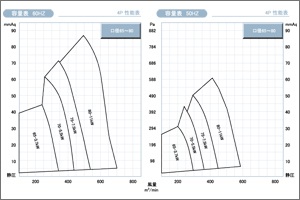

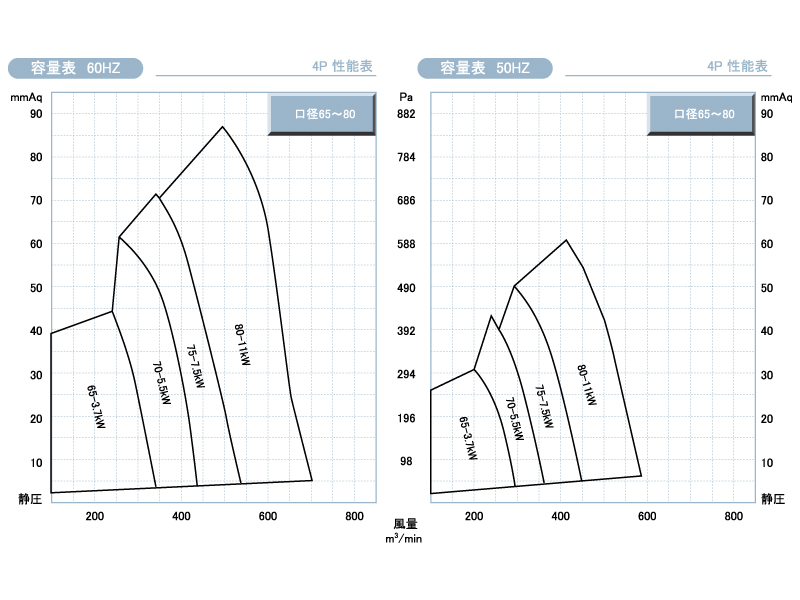

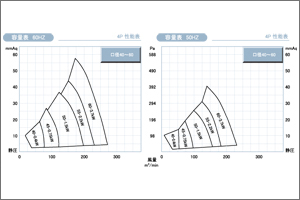

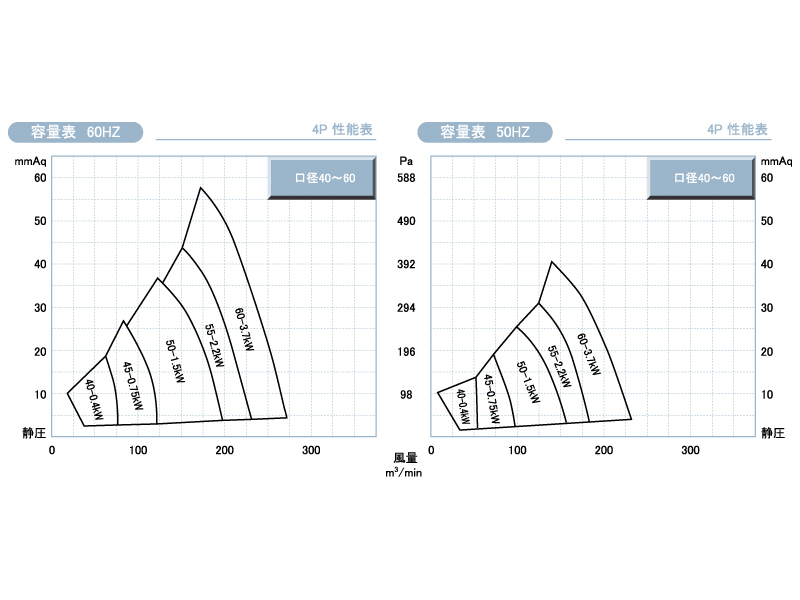

イズミ送風機標準容量表

HN型

HN型

ページトップに戻る

イズミ送風機カタログダウンロード

イズミ送風機HN型のPDFカタログを閲覧・ダウンロードできます。
HN型送風機のカタログにはDA型送風機の詳細も記載がございます。

HN型送風機HN型

6ページ/サイズ453KB
